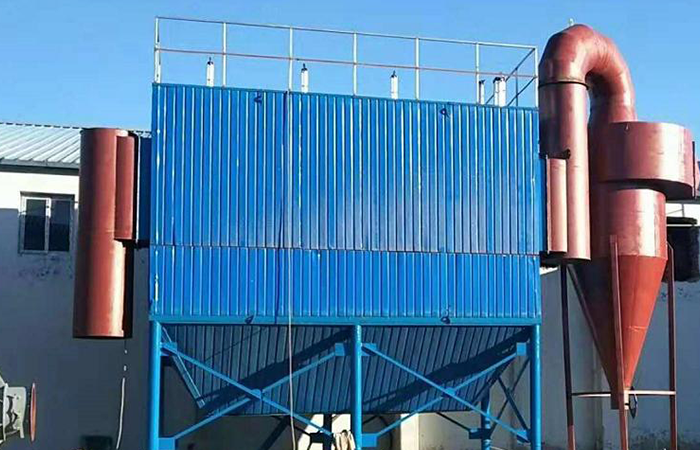

锅炉布袋除尘器主要由底部钢结构、灰斗、中箱体、进出风口、滤袋、笼骨、清灰装置、电气控制等几部分组成。锅炉布袋除尘器温度较高使用的滤袋是耐高、温耐酸碱较好的氟美斯纤维材质，它是由二种或二种以上的耐高温纤维混合及层壮复合，以实现更高、更新的物理及化学性能。耐高温布袋具有耐高温、高强度、抗酸碱腐蚀、耐磨等特点；适宜温度在150—200℃、250--300℃等不同温度段的变化。

       锅炉布袋除尘器结构设计时，布置在锅炉下级空预器和引风机之间。锅炉含尘烟气经布袋入口挡板进入各单元灰斗，跟着烟气体积快速胀大扩容，烟气流速急剧下降，大颗粒粉尘由于重力作用直接掉落到灰斗，其他较小粉尘随烟气经过滤袋，过滤后的洁净烟气经过净气室、提高阀、聚集到出口烟道经引风机排入烟囱。跟着时间推移，滤袋上的积灰越来越多，当滤袋表而积灰到达一定量时(即设定布袋阻力值或喷吹时间距离)，由清灰控制装置按设定程序封闭提高阀，进行离线反吹(翻开电磁脉冲阀，压缩空气快速进入滤袋，抖落滤袋上的粉尘)。一个清灰单元完毕后，翻开提高阀，而进入下一个喷吹单元，并依次循环一起输灰系统，将落入灰斗中的粉尘凭借压缩空气输送至灰库。


      锅炉布袋除尘器的主要结构做个详细介绍：

一、箱体部分由上箱体（净风室）、中箱体（过滤室）、下箱体（灰斗）、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。

二、滤袋总成。滤袋框架、布袋及挂袋的连接设计采用自锁装置，安装和更换方便，并能延长滤袋的使用寿命。滤袋规格为：￠130×2450mm、￠130×6000mm、￠160×6000mm三种，采用聚苯硫醚针刺毡（PPS/PPS504CS17、处理）。

三、导流装置：采用的进风方式，设计的烟气分配装置。不但能分配含尘气体，而且对大颗粒进行分离，避免含尘气体冲刷滤袋。进一步提高除尘效率。提高滤袋的使用寿命。

四、脉冲喷吹系统：反冲气箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。GDM-5.6以下规格为整箱清灰，其余规格在每个滤袋上部均有一根压缩空气喷嘴管。运行时，一般设定每一排滤袋每隔10S脉冲反吹清灰一次，定时启动一次电磁阀，将脉冲反吹压缩空气喷 入滤袋内进行清灰。

五、出灰系统由电振动器（空气炮）、电加热器、灰位指示器组成。电振动器（空气炮）灰尘具有好的流动性。

六、控制系统主要由脉冲喷吹控制仪、MC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。

七、离线保护系统：主要由旁路阀、紧急喷水系统、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。
